REGISTRO DE VISITANTE

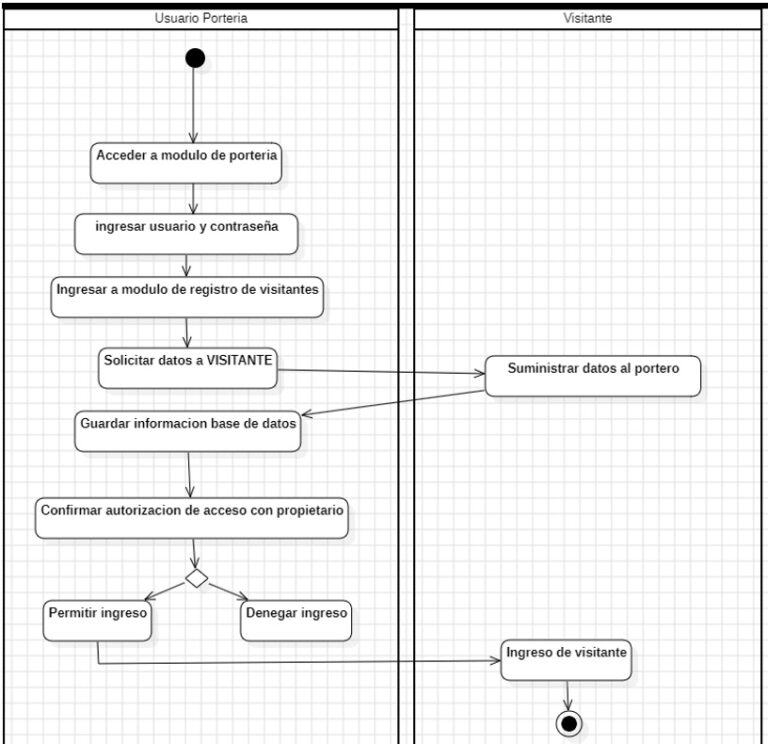

Diagrama de actividades para registro de visitante

Clases:

  1. Portería: representa la persona que maneja el software.
  2. Visitante: representa la persona que llega a la unidad residencial para ingresar a visitar a un residente.
  3. Base de datos: sistema de almacenamiento de registro de datos.
  4. Propietario: persona que representa al residente/dueño de un apartamento.
  5. Unidad residencial: lugar físico donde hay varios apartamentos que pueden recibir visitantes o trabajadores.

Definir atributos:

Clase

Atributos

Portería

– nombre/usuario: String

– IdEmpleado: String

Visitante

– nombre: String

– documento: String

– lugar de visita: String

Base de datos

– nombre: String

– documento: String

– lugar de visita: String

-fecha: String

Propietario

– nombre/usuario: String

– IdPropietario: String

-autoriza: booleano

Unidad residencial

-ubicación: String

Dirección: String

Definir métodos:

Clase

Métodos

Portería

+ Registrar usuario

+ Confirmar ingreso con propietario

+permitir / denegar acceso a visitante

Visitante

+suministrar datos

+ ingresar / salir de la unidad residencial

Base de datos

+ almacenar nuevos datos

+ suministrar datos almacenados:

Propietario

Permitir/denegar acceso: boolean

Unidad residencial

Ingresar a unidad residencial

Salir de la unidad residencial



Relación:

Relación

Explicación

Portería – visitante

El portero atiende al visitante que solicita acceso para ir a propietario de apartamento y dependiendo de respuesta de propietario se autoriza o deniega acceso

Portería – propietario

Portería llama a confirmar autorización de acceso a propietario

Portería – base de datos

Portería registra datos del visitante en base de datos del sistema

Visitante – unidad residencial

Visitante ingresa o sale de la unidad residencial

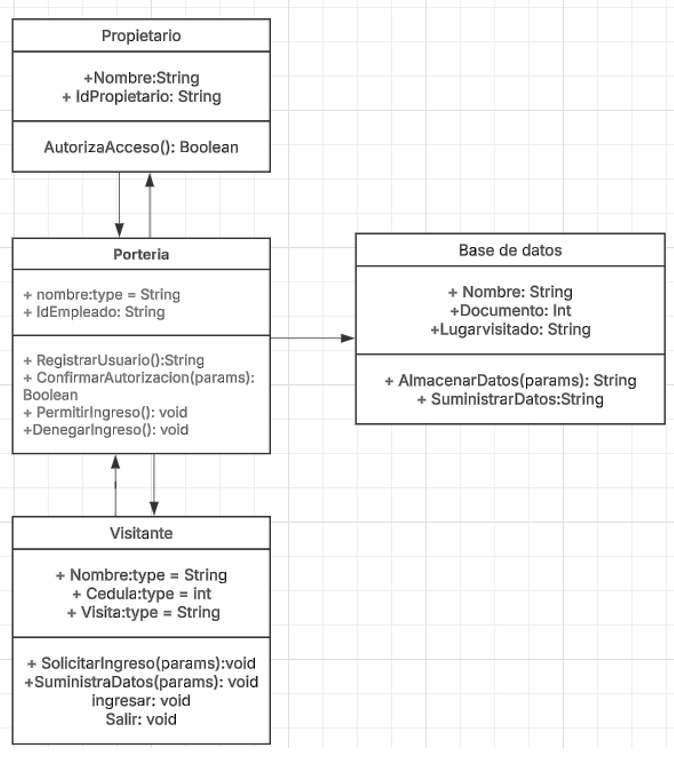

Diagrama de clase de registro de ingreso de visitante

RESERVA DE ZONAS COMUNES

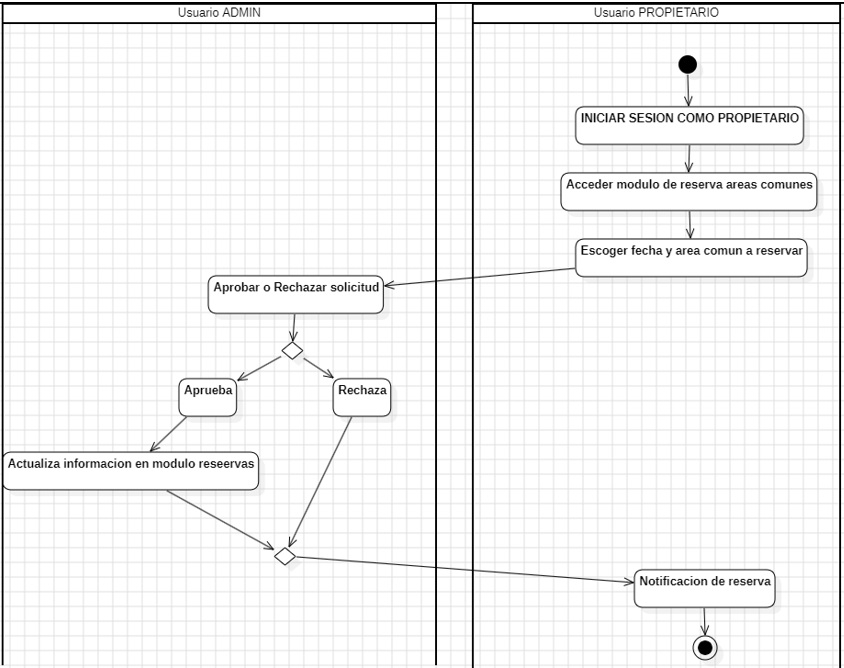

Diagrama de actividades de reserva de zonas comunes

Clases:

  1. Administrador: Representa la persona que maneja el software para autorizar áreas comunes.
  2. Propietario: Persona que hace solicitud de reservar área.
  3. Base de datos: Registro de reserva

Definir atributos:

Clase

Atributos

Administrador

– nombre/usuario: String

– IdEmpleado: String

Base de datos

– ZonaComun: String

– IdPropietario: String

– fecha: String

Propietario

– nombre/usuario: String

– IdPropietario: String



Definir métodos:

Clase

Métodos

Administrador

+Autorizar / denegar solicitud de reserva: Bolean

Base de datos

+ almacenar nuevos datos

+ suministrar datos almacenados

Propietario

+ Solicitud reserva zona común

+ Visualización de solicitud

Relación:

Relación

Explicación

Administrador – Propietario

Propietario realiza solicitud de reservar zona común y el Administrador revisa si puede aceptar solicitud o rechazar.

Administrador – base de datos

Administrador actualiza información de base de datos cuando autoriza reserva de zona común

Base de datos – propietario

Propietario accede a visualizar estado de la solicitud de reserva

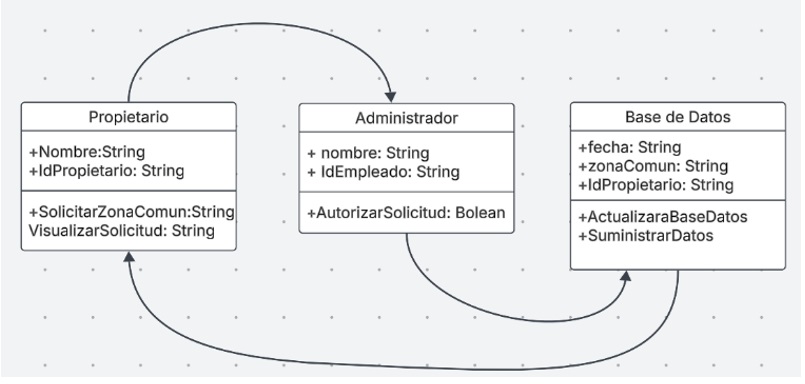

Diagrama de clase de solicitud de reserva de zonas comunes

INGRESO VEHICULAR

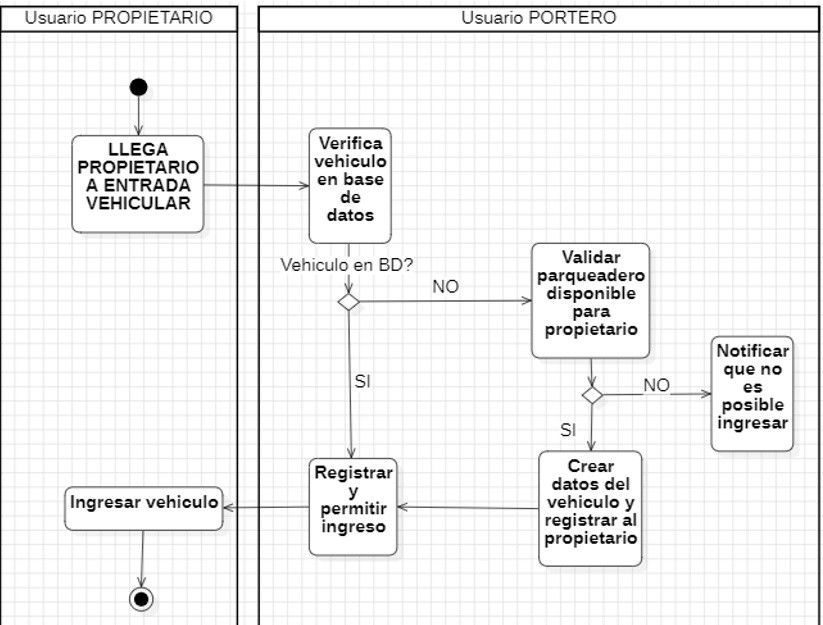

Diagrama de actividades para ingreso vehicular

Clases:

  1. Propietario: Persona quien llega en vehículo a la propiedad.
  2. Portero: Persona que se encarga del registro, validar acceso y permitir o denegar el ingreso vehicular.
  3. Base de datos: registro de vehículos permitidos para ingreso por parte del propietario.

Definir atributos:

Clase

Atributos

Portero

+ nombre/usuario: String

+ IdEmpleado: String

Base de datos

+ ParqueaderosPermitidos: String

+ IdPropietario: String

+ fecha: String

Propietario

+ nombre/usuario: String

+ IdPropietario: String

+VehiculoAIngresar: String

Definir métodos:

Clase

Métodos

Portero

+Autorizar / denegar acceso vehicular según base de datos.

Registrar ingreso vehicular

Base de datos

+ almacenar nuevos datos

+ suministrar datos almacenados

Propietario

+ IngresarVehiculo



Relación:

Relación

Explicación

Portero – Propietario

Propietario llega en vehículo a la unidad y el portero valida que el vehículo este en base de datos o que tenga parqueaderos disponibles asignados.

Portero – base de datos

El portero consulta base de datos o registra vehículos nuevos que el propietario ingrese si tiene parqueaderos disponibles.

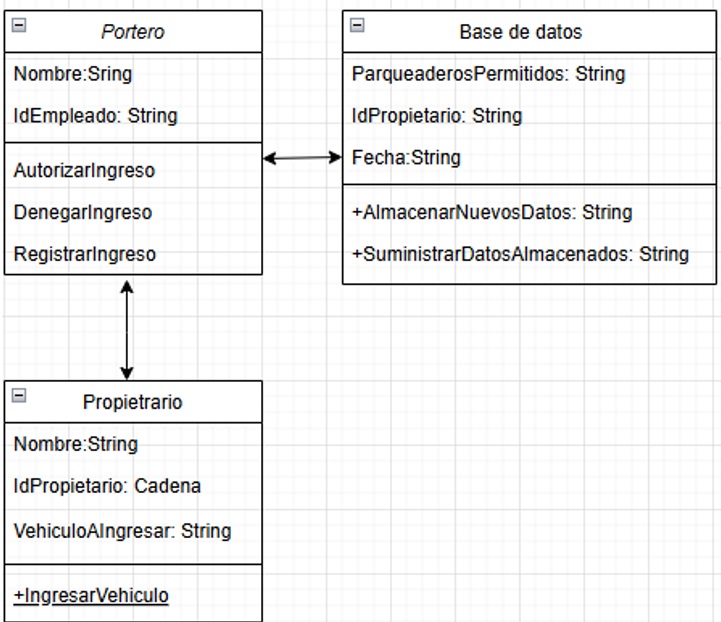

Diagrama de clase de acceso vehicular a unidad residencial

CREACION DE PQRS

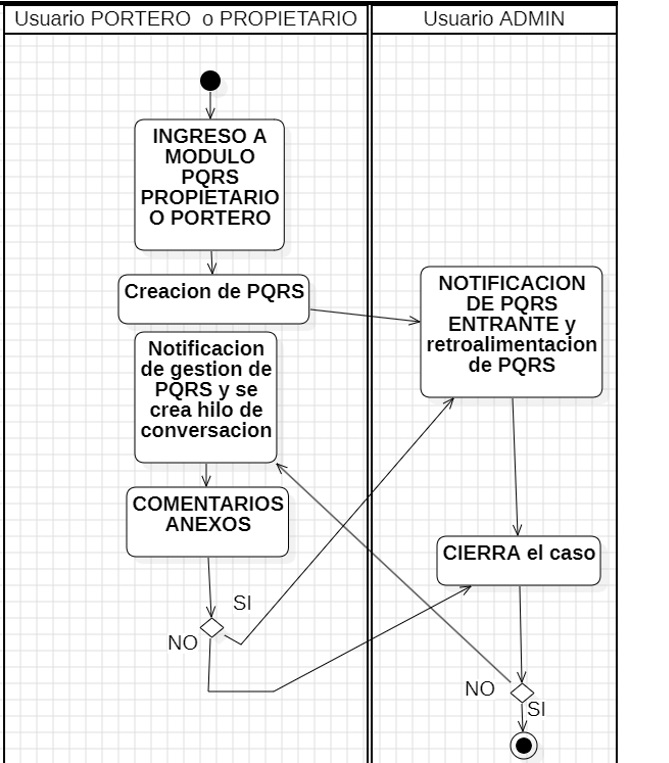

DIAGAMA DE ACTIVIDAD DE PQRS

Clases:

  1. Propietario: Persona quien crea un PQRS.
  2. Administrador: Persona quien recibe el PQRS y le da tramite de caso.
  3. Base de datos: actor que registra los PQRS creados.

Definir atributos:

Clase

Atributos

Administrador

+ nombre/usuario: String

+ IdPropietario: String

Base de datos

+ PQRS: String

+ IdPropietario: String

+ fecha: String

Propietario

+ nombre/usuario: String

+ IdPropietario: String





Definir métodos:

Clase

Métodos

Administrador

Responder PQRS

Cerrar PQRS



Base de datos

+ almacenar nuevos datos

+ suministrar datos almacenados

Propietario

+ Seguimiento de PQRS

+Escribir PQRS: String



Relación:

Relación

Explicación

Administrador – Propietario

Propietario y Administrador interactúan cuando propietario crea un PQRS

Administrador– base de datos

Responde PQRS y se almacena información en base de datos

Propietario– base de datos

Crea PQRS y se almacena información en base de datos

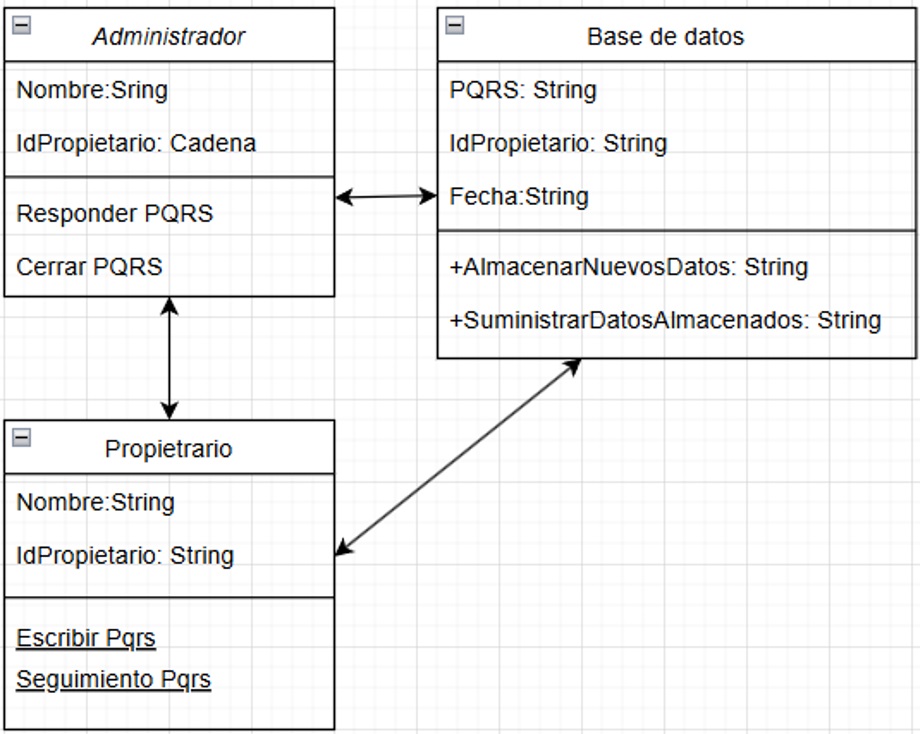

Diagrama de clase para PQRS
